过滤器
产品用途

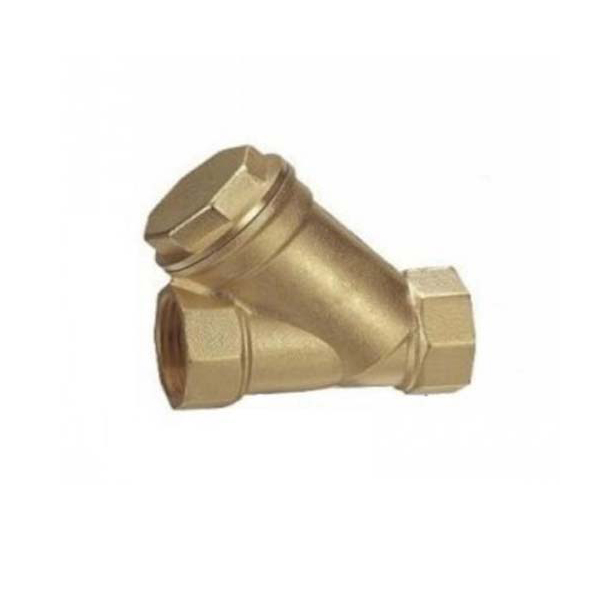

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞

◆产品特点

Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网

◆执行标准

设计规范：HG/T 21637

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

产品标识：GB/T 12220

供货规范：JB/T 7928

广泛用于蒸汽、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

特点

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。大位置可移伸100mm。有利于安装方便。提高工作效率。

主要零件部件材料表

要主零件部件材料表	Code 序号	Parts 零件名称	Materials 材料
	1	Bodv 阀体	CarbonsteelStainlessSteel 碳钢、不锈钢
	2	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	3	Gasket 垫片	Metal graphite 金属石墨
	4	Gauze Filter Cap 滤网盖	CarbonsteeIStainlessSteel 碳钢、不锈钢

技术参数表

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 高允许温度	External Dimensions(mm)外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 高允许温度	L	H1	H2
SY4P	15—20 25	Flange法兰	1.6—4.0	425	160 150	53 58	70 95
SY4P	32	Flange法兰	1.6—4.0	425	1 80	73	120
SY4P	40	Flange法兰	1.6—4.0	425	200	75	1 35
SY4P	50	Flange法兰	1.6—4.0	425	230	80	1 65
SY4P	65	Flange法兰	1.6—4.0	425	270	93	1 80
SY4P	80	Flange法兰	1.6—4.0	425	290	1 00	1 89
SY4P	100	Flange法兰	1.6—4.0	425	310	1 1 0	235
SY4P	125	Flange法兰	1.6—4.0	425	400	125	280
SY4P	1 50	Flange法兰	1.6—4.0	425	430	143	345
SY4P	200	Flange法兰	1.6—4.0	425	500	170	410
SY4P	250	Flange法兰	1.6—4.0	425	590	203	610
SY4P	300	Flange法兰	1.6—4.0	425	650	230	690
SY4P	350	Flange法兰	1.6—4.0	425	700	255	780
