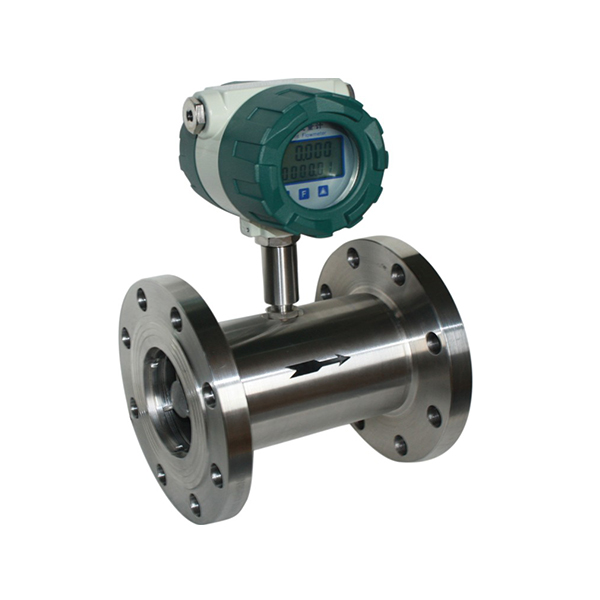

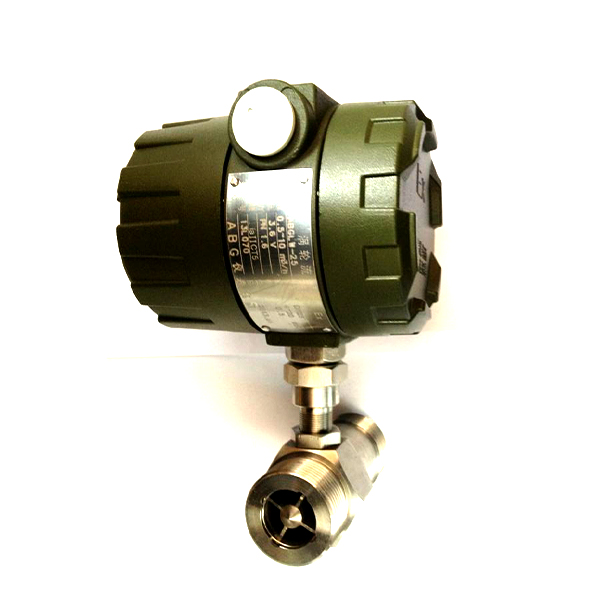

智能涡轮流量计

所属分类：涡轮流量计
产品品牌：恒鼎仪表
产品型号：HT-LWY
产品描述：

资料下载
在线咨询

0517-86906558

产品详情

液体涡轮流量计（4-20MA,带显示）是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量理想的流量计之一。流量计具有结构简单、度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

一、产品特点：
1．传感器为硬质合金轴承止推式，不仅保精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，度高。
5．具有较高的抗电磁干扰和抗振动能力。

二、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、主要技术性能：
1.公称通径：（4～200）mm基本参数见表一；
2.介质温度：（-20～80）℃、（-20～120）℃；
3.环境温度：（-20～55）℃；
4.准确度：±0.2%、±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表的距离可达250米；
9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。

基本参数

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa
信号输出功能	脉冲信号、4~20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口	基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExdIIBT6或ExdIICT4
防护等级	IP65或更高（可订制）

2.流量范围及工作压力

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规连接方式与耐压等级	特制耐压等级（MPa）（法兰夹装）
DN 4	0.04～0.25	0.04～0.4	螺纹连接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺纹连接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺纹连接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 20	0.8～8	0.45～9	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 25	1～10	0.5～10	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 32	1.5～15	0.8～15	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 40	2～20	1～20	螺纹连接/6.3MPa 法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 50	4～40	2～40	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 65	7～70	4～70	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 80	10～100	5～100	法兰连接/2.5MPa	4.0、6.3、10、16、25
DN 100	20～200	10～200	法兰连接/1.6MPa	2.5、4.0、6.3、10、16、25
DN 125	25～250	13～250	法兰连接/1.6MPa	2.5、4.0、6.3、10、16
DN 150	30～300	15～300	法兰连接/1.6MPa	2.5、4.0、6.3、10、16
DN 200	80～800	40～800	法兰连接/1.6MPa	2.5、4.0、6.3、10、16

涡轮流量计选型表

型号								说明
HD-LWY	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
仪表类型		N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						变送器型：+24V供电，输出二线制4～20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS485通讯协议
		C2						智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05					0.5级
			10					1.0级
			02					0.2级（协商订货，生产周期较长）
涡轮类型				W				扩展测量范围
涡轮类型				S				标准测量范围
仪表材质					S			304不锈钢
仪表材质					L			316（L）不锈钢
防爆等级						N		非防爆型
防爆等级						E		防爆型，ExdⅡBT6
